Estructuras De Control De Flujo

Son un conjunto de sentencia que permiten modificar el flujo de ejecución de las instrucciones de un programa.

Clasificacion:

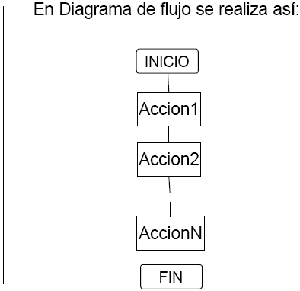

a.Estructura Secuenciales: Es aquella en la que una accion (instruccion) sigue a otra en secuencia. Las estructuras secuenciales tienen una entrada - proceso - salida y su representacion grafica es asi:

b.Estructuras Selectivas:

1.Simples:Se identifican porque están compuestos únicamente de una condición. La estructura si - entonces evalúa la condición y en tal caso:

Si la condición es verdadera, entonces ejecuta la acción Si (o acciones si son varias).
Si la condición es falsa, entonces no se hace nada.

Español                      Inglés
Si             If
Entonces                    then

fin_si                          endif

2.Compuesta:Son estructuras lógicas que permiten controlar la ejecución de varias acciones y se utilizan cuando se tienen dos opciones de acción, por la naturaleza de estas se debe ejecutar una o la otra, pero no ambas a la vez, es decir, son mutuamente excluyentes.

Representación pseudocodificada.

Español                                    Inglés
Si entonces             If then

sino                                          else

Fin_Si                                      End_if
Entonces, si una condición C es verdadera, se ejecuta la acción S1 y si es falsa, se ejecuta la acción S2.

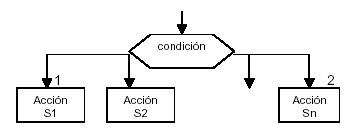

3.Multiples:Con frecuencia es necesario que existan más de dos elecciones posibles. Este problema se podría resolver por estructuras selectivas simples o dobles, anidadas o en cascada, pero si el número de alternativas es grande puede plantear serios problemas de escritura y de legibilidad.

Usando la estructura de decisión múltiple se evaluará una expresión que podrá tomar n valores distintos, 1, 2 , 3, ....,n y según que elija uno de estos valores en la condición, se realizará una de las n acciones o lo que es igual, el flujo del algoritmo seguirá sólo un determinado camino entre los n posibles.

Esta estructura se representa por un selector el cual si toma el valor 1 ejecutará la acción 1, si toma el valor 2 ejecutará la acción 2, si toma el valor N realizará la acción N.

 c.Estructuras Repetitivas

1.Estructura Mientras:Se llama Mientras a la estructura algorítmica que se ejecuta mientras la condición evaluada resulte verdadera. Se evalúa la expresión booleana y, si es cierta, se ejecuta la instrucción especificada, llamada el cuerpo del bucle. Entonces se vuelve a evaluar la expresión booleana, y si todavía es cierta se ejecuta de nuevo el cuerpo. Este proceso de evaluación de la expresión booleana y ejecución del cuerpo se repite mientras la expresión sea cierta.

Cuando se hace falsa, finaliza la repetición. En la lección anterior iniciamos con las estructuras repetitivas. La estructura While y la estructura Repeat, se conocen como Iterativas. Se usan cuando no se conoce con anticipación el número de veces que se ejecutará la acción.

La diferencia entre ambas es que la condición se sitúa al principio (Mientras) o al final (Repetir) de la secuencia de instrucciones. Entonces, en el primero, el bucle continúa mientras la condición es verdadera (la cual se comprueba antes de ejecutar la acción) y en el segundo, el bucle continúa hasta que la condición se hace verdadera (la condición se comprueba después de ejecutar la acción, es decir, se ejecutará al menos una vez).

La estructura Desde/Para suele utilizarse cuando se conoce con anterioridad el número de veces que se ejecutará la acción y se le conoce como Estructura Repetitiva en lugar de iterativa, para diferenciarla de las dos anteriores.

2.Estructura Para: Este ciclo al igual que los demas permite ejecutar repetidas veces una instrucion o un grupo de ellas, la diferencia es que esta maneja el valor inicial,el valor de incremento o decremento y el valor final de la variable de control.

Conclusiones:

 Con las estructuras de control se puede:

• De acuerdo a una condición, ejecutar un grupo u otro de sentencias (If-Then-Else y Select-Case)
• Ejecutar un grupo de sentencias mientras exista una condición (Do-While)
• Ejecutar un grupo de sentencias hasta que exista una condición (Do-Until)
• Ejecutar un grupo de sentencias un número determinado de veces (For-Next)
